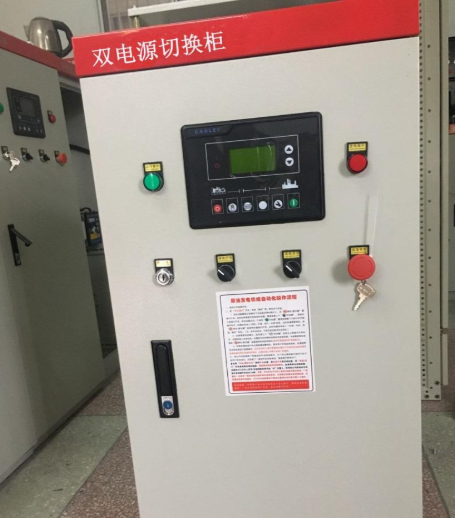

柴油发电机组ATS双电源全自动切换柜

ATS全自动切换柜的工作原理是如果原供应系统为市电，当市电停电时，自动切换 系统立即切断市供电并自动启动柴油发电机组，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停柴油发电机，自动切换到市电供电。如原供应系统为柴油发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。

柴油发电机组ATS全自动切换柜的主要功能：

1、主电路采用ATS型断路器分别进行电气和机械联锁上，配有电动合闸马达,手动合闸等配件。始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。

2、辅助电路分别采用进口时间继电器，中间继电器等先进的辅助电路功能，工作指令运行稳定，分别有自动，手动灵活运用。

3、具有市电恢复功能延时，市电失败确信延时，开关转换静区延时,柴油发电机组带负载延时，发电机组冷却延时等延时功能用。

4、ATS全自动切换柜可与任何品牌远柴油发电机组配合使用，可控制发电机的自动启动与停机。自动进行转换供电，从而达到自动保护供电系统稳定的功能，可谓最理想的配电产品。

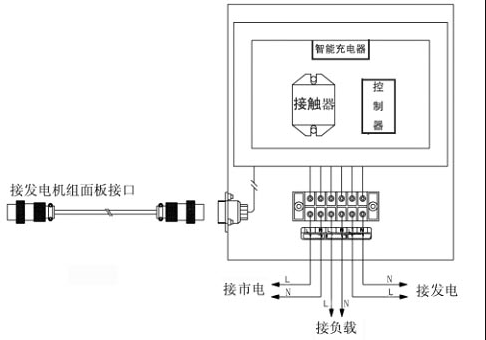

ATS切换柜单相、单电压接线图：

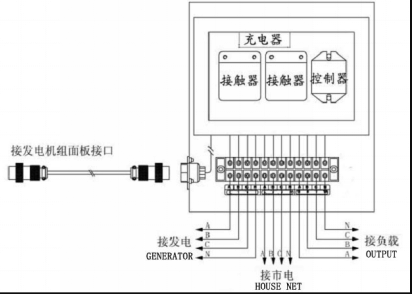

三相、双电压接线图

注意事项

1、选择ATS时，请选择相匹配的功率。

2、 ATS输出切勿与市电直接连接。

3、市电接入ATS时，必须通过空气保护开关，已确保安全。

4、请在电门锁启动正常状态下使用自动ATS功能。

5、注意要将发电机电门锁开关打到OFF档状态下使用（仅针对于柴油机组，汽油机组请将电门锁打到ON位置）；

6、注意要将发电机面板空气开关至于“ON”位置。

7、设备必须放置在通风、干燥、避开高温、高湿度或者容易摇晃的地方。

8、ATS内部有高压，出现故障时必须请有资质的电气维修人员检查，普通用户请不要打开机壳，以防触电。
