静音柴油发电机组静音箱的设计

静音柴油发电机组静音箱的设计

摘要：静音箱在噪声控制中有良好的降噪效果。根据噪声源的分布及控制特点，把箱体内噪声控制分为四个控制区。

根据不同分区内噪声的特点，在不同控制区分别采用隔声、吸声和消声等噪声控制技术。在静音柴油发电机箱体尺寸受限制的条件下，利用有限的空间实现了较大的降噪量，取得了良好效果。

柴油发电机组噪声分析和控制分区

根据静音柴油发电机组的工作原理，其噪声的产生非常复杂。

从产生的原因和部位上来分，柴油发电机组的噪声可以包括以下几部分：

（1）排烟噪声；

（2）机械噪声；

（3）燃烧噪声；

（4）冷却风扇和排风噪声；

（5）进风噪声；

（6）发电机噪声。

噪声控制区间分配

由于存在多种类型的噪声，且分布范围较广，单纯某一种噪声控制方式很难有效解决机组的噪声污染问题。

综合利用噪声控制技术设计静音箱使机组放置于箱体之中，可有效地把噪声局限于小范围内并分别处理。

由于机组在运行时要产生大量的热，若箱体内温度过高将影响设备的正常运转，为此，根据机组对通风面积的要求，要在箱体上留出相应面积的进、排风口及内燃机排气通道。

根据箱体基本结构和噪声的分布及其产生部位，把静音箱内空间主要分为四大噪声区域以方便噪声的控制，分别为进气噪声区、排气噪声区、内燃机排气噪声区和箱体机舱噪声区。

对每一部分有针对性地分别处理，根据这个观点设计柴油发电机静音箱结构简图。

如图所示!

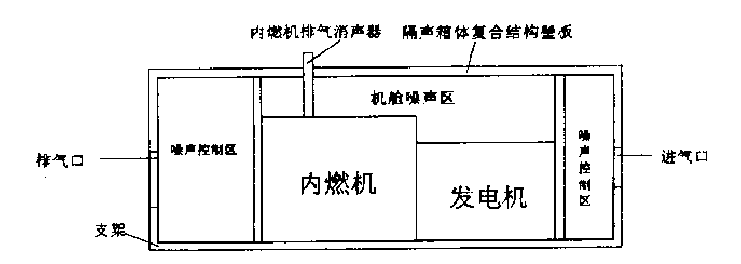

图1 箱体噪声控制分区及基本结构简图
